boutique Stirling en ligne

commandez ici les éléments dont vous avez besoin pour réaliser votre projet

paiement sécurisé par CB ou Paypal

- expédition limitée à la France -
pour les autres pays, merci de me contacter avant de passer une commande




jeu de 5 membranes en vinyle thermoformé, adaptées aux dimensions des boîtiers de pellicule 24 x 36 translucides

prix : 9 euros, port compris

 Non disponible !

Nouveau !

fichiers CAO pour moteur Stirling 1.0

télécharger les fichiers de modélisation pour VectorWorks et Autodesk Inventor Fusion

Vous trouverez aussi un fichier .sat lisible par Pro Engineer, SolidWorks et d'autres logiciels de CAO

Les fichiers en formats natifs pour VectorWorks et Autodesk Inventor Fusion comprennent les textures et les matériaux

dossier .zip contenant les fichiers .f3d, .mcd, .sat.

téléchargement gratuit

Nouveau !

fichiers CAO pour moteur Stirling 3.5.5

télécharger les fichiers de modélisation pour VectorWorks et Autodesk Inventor Fusion

Vous trouverez aussi un fichier .sat lisible par Pro Engineer, SolidWorks et d'autres logiciels de CAO

Les fichiers en formats natifs pour VectorWorks et Autodesk Inventor Fusion comprennent les textures et les matériaux

dossier .zip contenant les fichiers .f3d, .mcd, .sat.

téléchargement gratuit

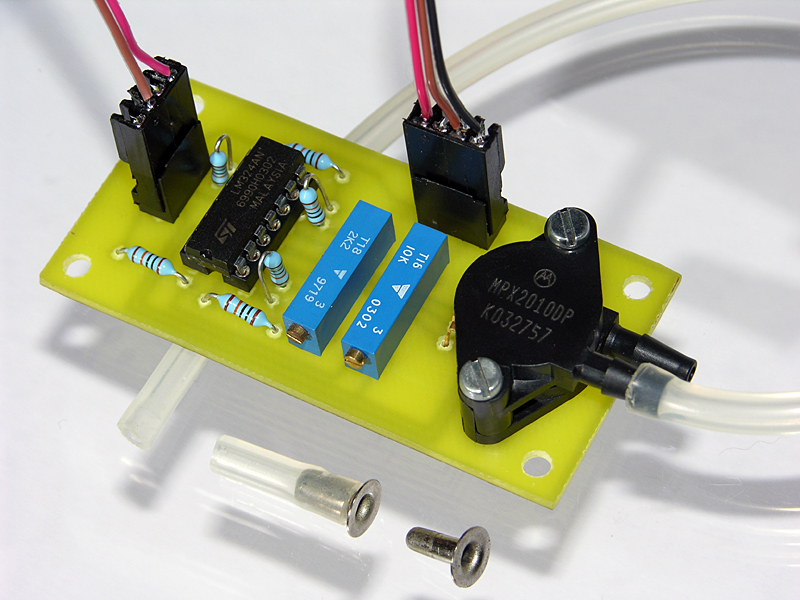

Mesures de pression

module servant à mesurer la pression interne (± 2 kPa) de votre moteur Stirling afin de détecter les fuites, relever le diagramme (p,V), etc.

le circuit multiplie par 400 le signal sortant du capteur de pression MPX2010DP (2,5 mV / kPa) ce qui permet de visualiser la courbe sur l'oscilloscope dans de meilleures conditions - la tension de sortie est alors de 100mV pour 1gf/cm2 (env 1 V / kPa) - ajustage possible du gain et de l'offset.

CI pression

dossier complet permettant la réalisation du cicuit avec schéma, nomenclature des composants, typon pour graver le CI.

téléchargement gratuit

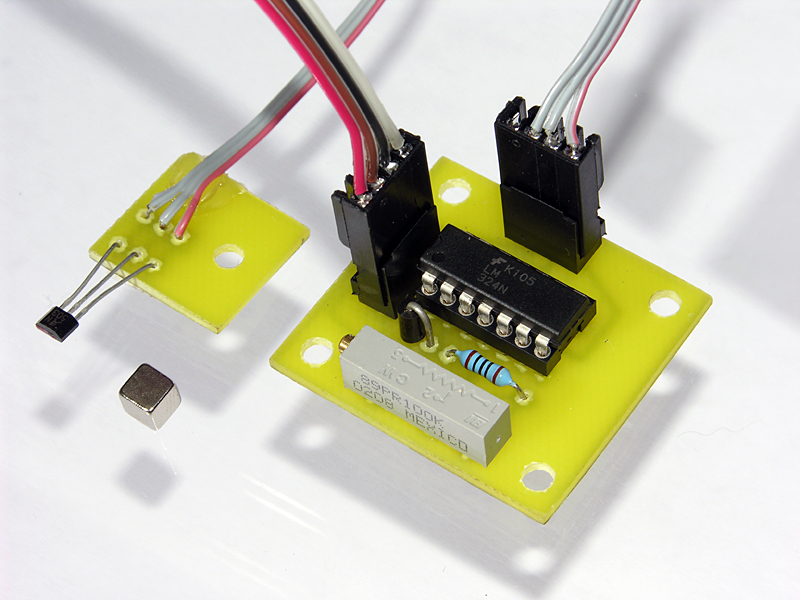

Mesures de déplacement

module destiné à mesurer sans contact le déplacement du piston de votre moteur Stirling, par exemple pour relever le diagramme (p,V)

l'ensemble est constitué d'un aimant au Néodyme et d'un capteur à effet Hall type UGN3503 associé à un amplificateur logarithmique - le signal de sortie (66 mV / mm) est relativement linéaire sur une plage de 6 mm, ce qui correspond à la course maximale des moteurs présentés ici

CI déplacement

dossier complet permettant la réalisation du cicuit avec schéma, nomenclature des composants, typons pour graver les 2 CI.

téléchargement gratuit

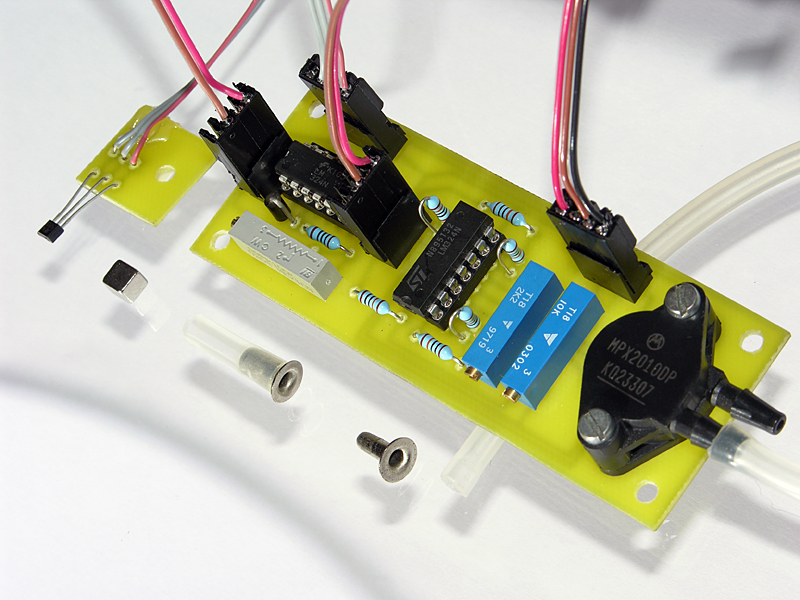

Mesures combinées pression/déplacement
Tracé du diagramme (p,V)

module regroupant les deux modules précédents sur une même platine

il suffit de connecter le tuyau à la canule fixée sur l'un des plateaux, puis de positionner la sonde à proximité de l'aimant collé sur la bielle moteur, pour mesurer sur un oscilloscope numérique à 2 voies l'énergie mécanique délivrée par votre moteur Stirling à faible gradient de température (1)

(1) course maxi du piston = 6 mm, pression comprise entre ± 2 kPa

CI combi

dossier complet permettant la réalisation du cicuit avec schéma, nomenclature des composants, typons pour graver les 2 CI.

téléchargement gratuit


des questions ?
