| mise
à jour le 14/05/07 |
|
Ce
moteur réalisé par Horacio Licera nous vient d'Argentine,
plus précisément de Patagonie !
Dérivé du modèle
simplifié 1.0, il a été construit à partir de deux
plaques de zinc provenant de boîtiers électriques.
Il tourne à 120 t/min chauffé par une bougie, et à 85
t/min posé sur
une tasse d'eau chaude, avec quelques glaçons sur le plateau supérieur.
Les premiers essais ont été réalisés avec un gant
en latex, mais il obtient à présent de meilleures performances
avec un morceau de sac en plastique de supermarché.
Este
modelo esta construido con dos chapas de zinc de 1mm de las utilizadas
en cajas eléctricas.
Gira
a 120 rpm con una vela de noche y a 85 rpm sobre una taza de agua caliente
y con hielo en la parte superior.
El pistón motor funcionó mejor con una membrana hecha de un pedazo
de una bolsa de nylon que con un pedazo de guante de látex.
)) |
)) |
)) |
||
|

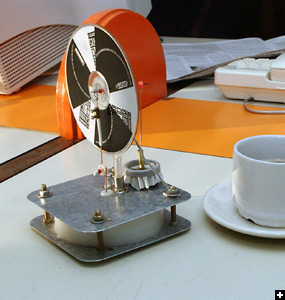

vue
de face
|

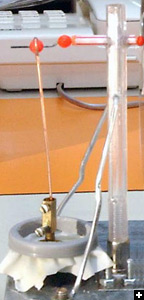

détails
côté piston
|
détails
côté volant |
Dans
l'hémisphère sud, tout est inversé : par exemple,
le soleil semble se déplacer de la droite vers la gauche, alors qu'ici,
en Europe, c'est le
contraire...
...alors je me pose la question : ce moteur, qui a la tête
en bas, tourne-t-il dans le même
sens que les nôtres, ou bien dans l'autre sens ?... ;-)
____
| Malgré cette petite plaisanterie de ma part, Horacio, qui a le sens de l'humour, m'a fait parvenir des images de ses deux dernières réalisations : | |
| - d'abord un Stirling solaire dérivé du modèle 3.1 , qui présente de bonnes performances puisqu'il tourne à 96 tours/min sous l'action du soleil et à 58 tours/min posé sur le plat de la main | |
| - ensuite une étrange machine que je ne crois pas avoir vue nulle part ailleurs et qui fonctionne apparemment à l'alcool ( je n'ai pas d'autre information... ) | |
)) |
)) |
)) |

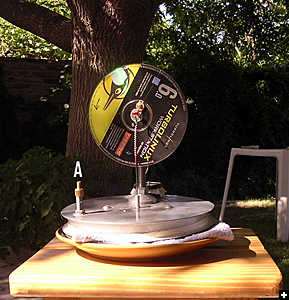

le
repère A indique la valve de décompression
(valve de vélo) |

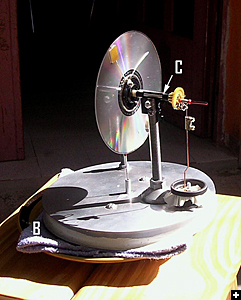

le
refroidissement du plateau inférieur est assuré par
un tissu humide (repère
B), tandis que le
soleil chauffe le plateau supérieur (voir
la vidéo) - le repère C
montre le palier provenant d'un lecteur de disquettes 3,5" |

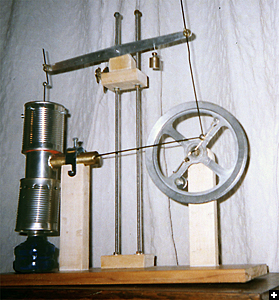

une
vue d'ensemble de ce troisième et étonnant moteur stirling |
vidéo
|
|||||
