version 3.8

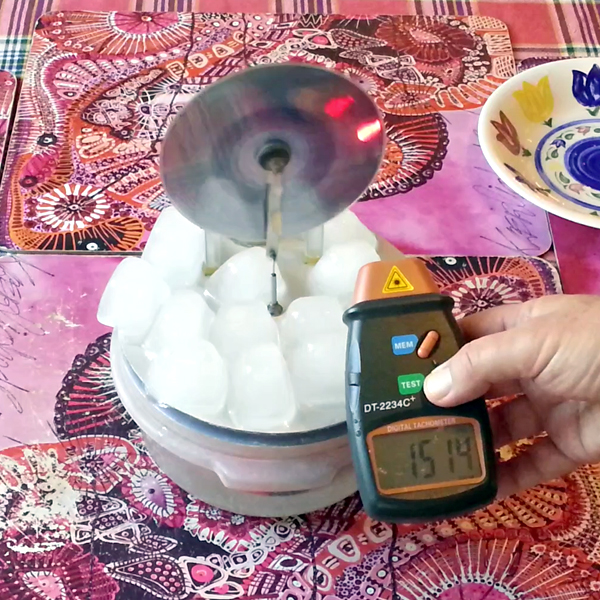

Ce moteur peut atteindre 1500 tr/min posé sur de l'eau chaude et refroidi par des glaçons.
C'est, à ma connaissance, le plus rapide du web dans ces conditions !

Modifications par rapport à la version 3.6

Ce modèle est directement dérivé du modèle 3.6 dont il reprend la structure et les dimensions principales.

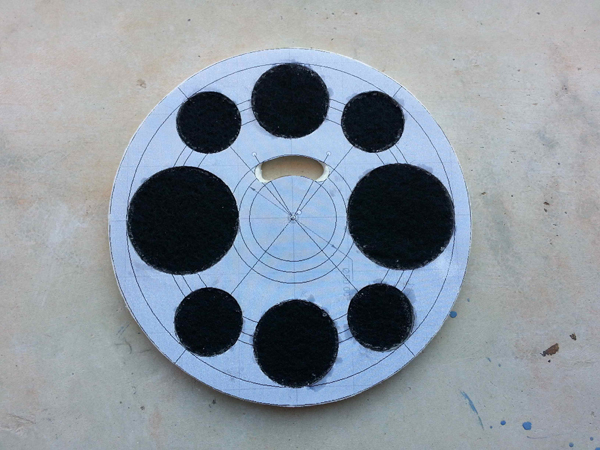

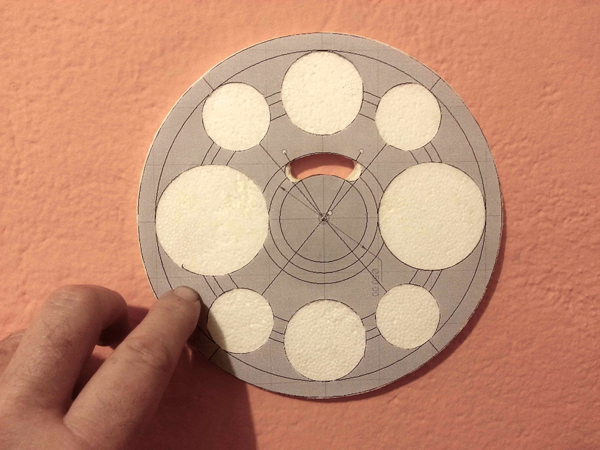

La modification la plus importante concerne le déplaceur qui a été profondément remanié. Huit pastilles régénératrices de taille variable y ont été insérées. Elles proviennent d'une feuille de filtre pour hotte de cuisine (ep 6mm) que l'on trouve dans les magasins de bricolage.

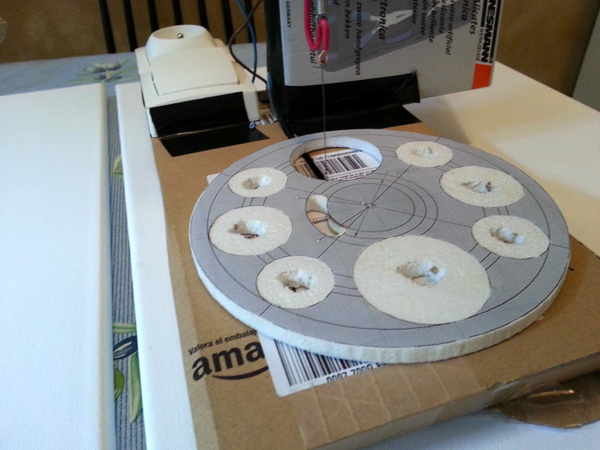

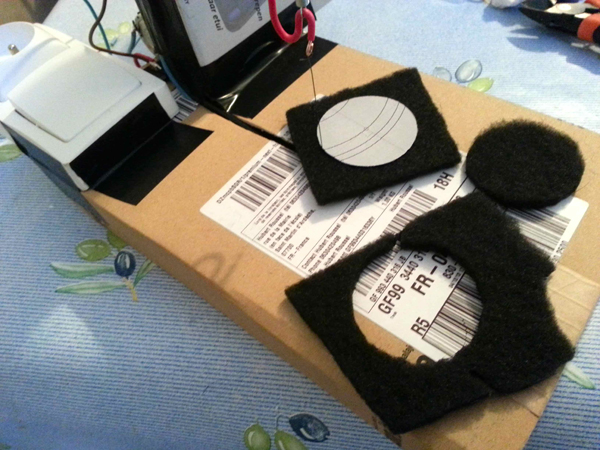

Le déplaceur en polystyrène et les pastilles en mousse ont été découpés à l'aide d'un fil chauffant (cliquer sur les images pour les agrandir).

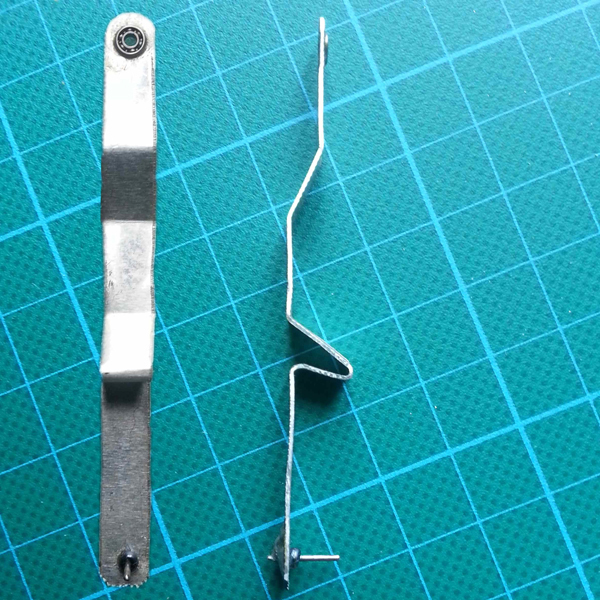

La bielle commandant le déplaceur est celle en aluminium du moteur 3.7, celle du 3.6 en corde à piano est trop flexible et fait perdre environ 100 tr/min.

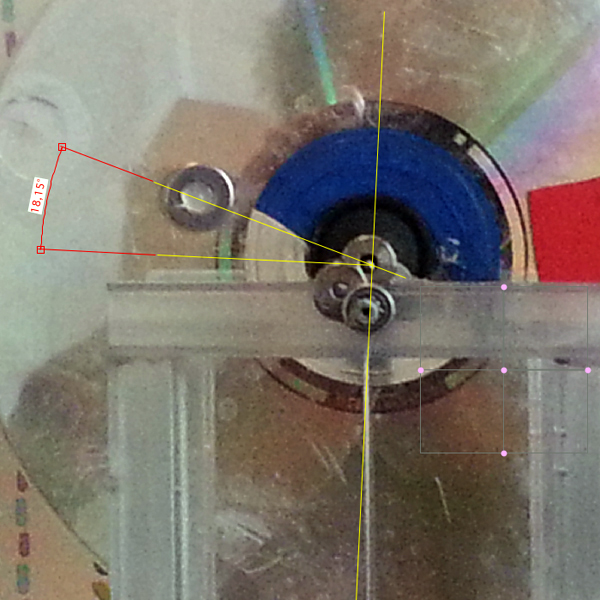

La course totale du piston moteur a été réglée à 10 mm et le déphasage entre le déplaceur et le piston moteur avancé de 18°.
Le déphasage classique est de 90°, il passe à présent à 108°.

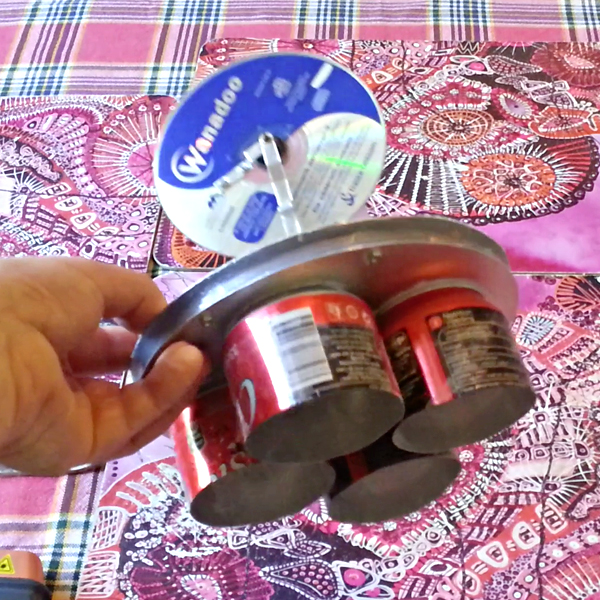

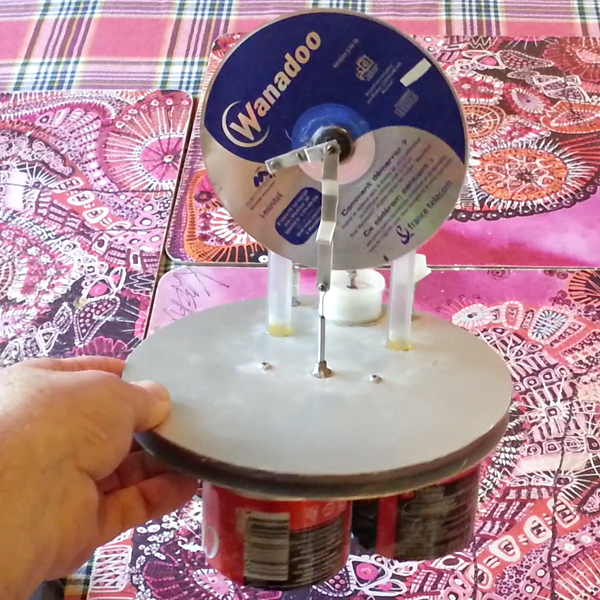

Enfin, un échangeur constitué de 4 demi-canettes en aluminium a été collé sous le plateau inférieur. Cet échangeur plonge en partie dans le bol d'eau chaude et améliore le transfert thermique entre l'eau et le plateau inférieur du moteur.
